主軸中心出水系統——布袋過濾器
2024-11-29主軸中心出水系統是在自動化高端數控機床裝備生產領域中,針對切屑纏繞刀具、深孔排屑困難、刀具高溫?zé)o法冷卻等加工痛點,為機加工行業提供的一種高效低耗節能的系統解決方案。

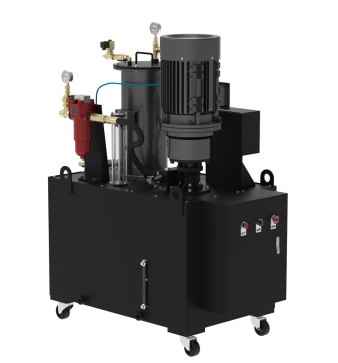

系統主要由高壓機床冷卻泵、液位器、控制單元、過濾單元與水箱等結構組成。冷卻液由機床抽到前置過濾器中過濾,過濾后進入水箱,再由高壓機床冷卻泵輸送至高壓過濾器,再通過管路輸送至刀具,在刀具出水孔形成高壓出水。今天和大家分享下過濾單元中的布袋過濾器。

一、什么是布袋式過濾器
布袋式過濾器是一種利用濾網直接攔截液體中的雜質,漂浮物,同時自動排污的裝置,可在加工工程中過濾非鑄鐵屑、非金屬屑以外小于0.5mm雜質。

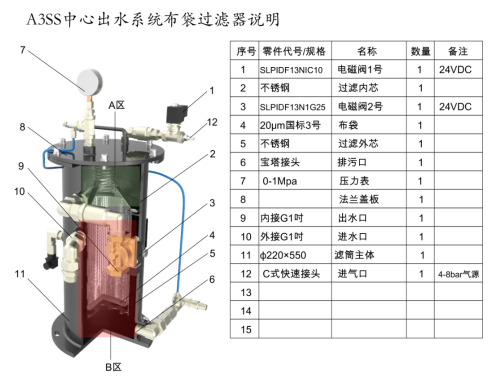

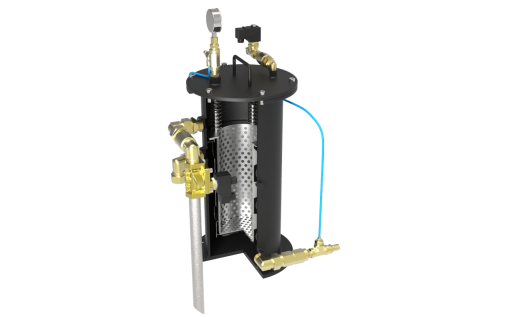

二、布袋式過濾器零件規格及功能說明:
1、正常工作時1號為常閉閥,9號為常開閥;
2、過濾布袋安裝在過濾外芯和過濾內心之間,以保證在工作時固定布袋;
3、A區與B區為隔離開的兩個區域,B區介質過濾完成后進入A區;
4、當反沖洗功能啟動時,1號電磁閥與2號電磁閥同時得電,1號進氣閥打開,9號出口閥關閉;
5、腔體內的氣壓從A區到B區,將附著在布袋外圍的雜質通過6號排污口排出過濾器;
6、1號電磁閥的得電時間為5-8秒;
7、反沖洗完成后,1號電磁閥首先斷電,40秒后3號電磁閥斷電;

三、布袋式過濾器清理注意事項:
清理過濾器時,按以下順序?qū)嵤?/span>
1. 清理時供水泵和高壓泵必須切斷電源
2. 關閉過濾器排出口閥門(A)
3. 打開空氣閥(B),充入空氣(5-6bar)
4. 通過充入的空氣對過濾器內部進行清理(10-15sec)
5. 清理完成后,關閉空氣閥(B),打開過濾器排出口閥門(A)
6. 第五步完成后,啟動供水泵,將過濾器內部充滿切削介質后,再啟動高壓泵
7. 清理完成后,壓力和流量仍然達不到要求時,就需要更換過濾袋濾袋的規格和精度必須符合國標要求
