ZF-LD 系列電磁流量計
ZF-LD系列電磁流量計
● 概述
ZF-LD電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
● 原理與結構
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為： E=KBVD
式中： E-感應電勢；
k-與磁場分布及軸向長度有關的系數。
B-磁感應強度；
V-導電液體平均流速；
D-電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液 晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口。
● 儀表特點
1．測量管內無阻流件，壓力損失為零，不易堵塞。

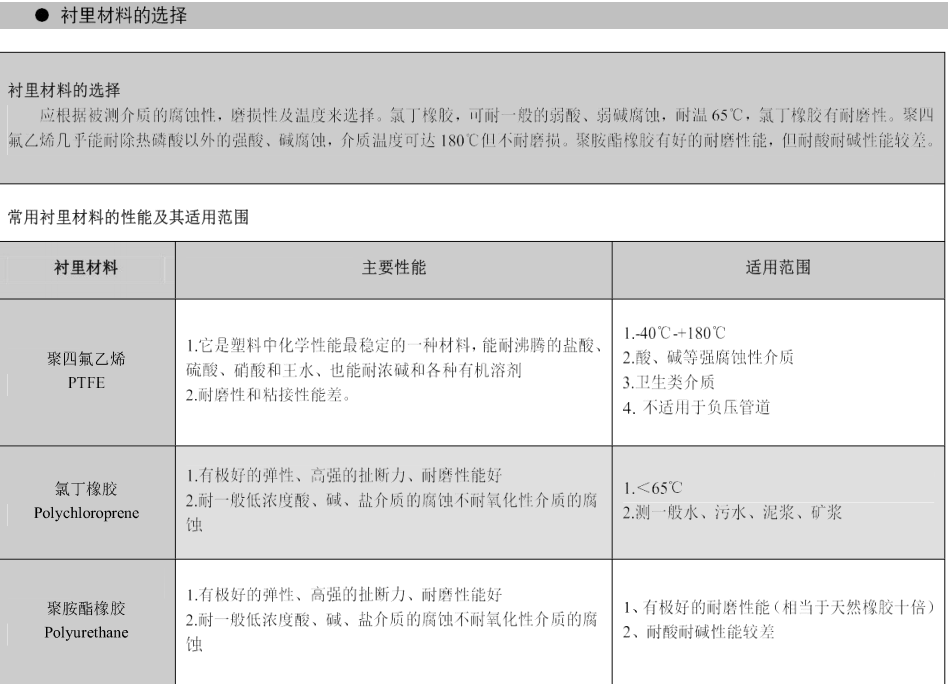

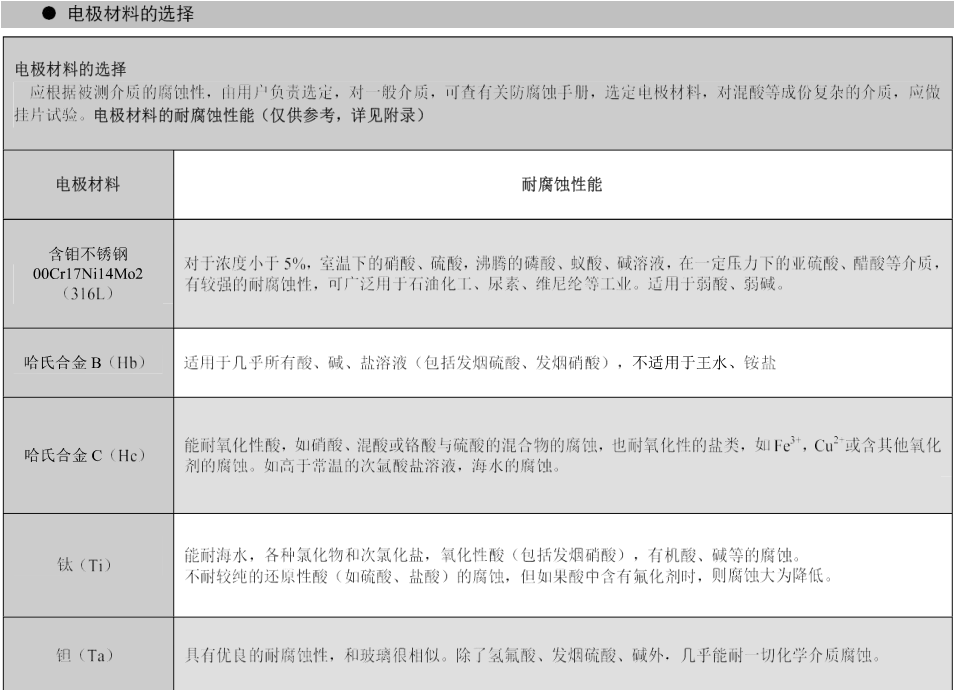

2．只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。
3．測量結果與液體的壓力、溫度、密度、粘度、電導率（不小于最低電導率）等物理參數基本無關，不受環境影響，所以測量精度高、工作穩定、可靠。
4．采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理,精確顯示測量結果。
5．具有測量值斷電保護及過量程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流動方向限制，可實現雙向測流。
6．采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態、參數、計量單位等。
7．量程范圍寬（最大流量/最小流量），正常適用范圍20：1，一般30：1或更大。
8．儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。

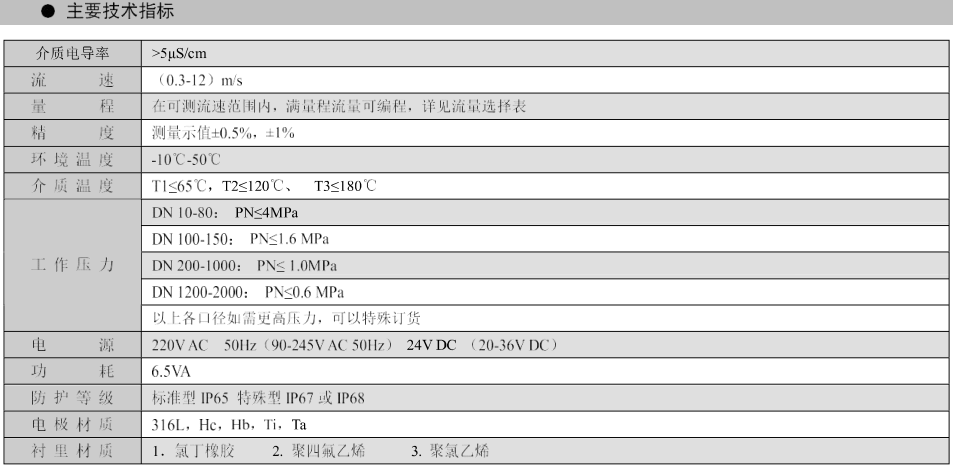

● 主要技術指標
